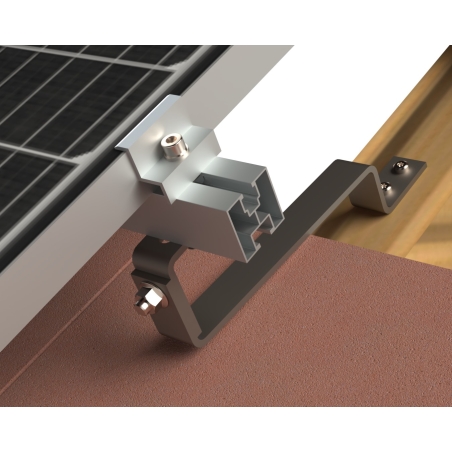

VISOLAR SK - (Dachówka karpiówka)

Opis produktu

System przeznaczony jest do montażu paneli fotowoltaicznych na dachach skośnych pokrytych dachówką karpiówką. Maksymalny kąt nachylenia dachu nie może przekraczać 45°. System przeznaczony jest do montażu zarówno na profilach na śrubę sześciokątną jak i na młotkową. W skład systemu wchodzą: uchwyty typu S lub uchwyty typu standard, profile na śrubę sześciokątną lub młotkową, klemy końcowe, klemy środkowe, śruby M10 sześciokątne lub młotkowe, śruby imbusowe M8, podkładki sprężyste M8, nakrętki kołnierzowe M10, nakrętki kwadratowe M8 lub wpusty M8.

Uchwyty typu standard należy należy wkręcić w krokwie za pomocą wkrętów do drewna, uchwyt typu S należy zaczepić o płatwie i przykręcić wkrętem do drewna, następnie za pomocą śruby sześciokątnej lub młotkowej oraz nakrętki kołnierzowej M10, przykręcić profil do haka, na którym za pomocą klem należy zamocować moduły fotowoltaiczne.
